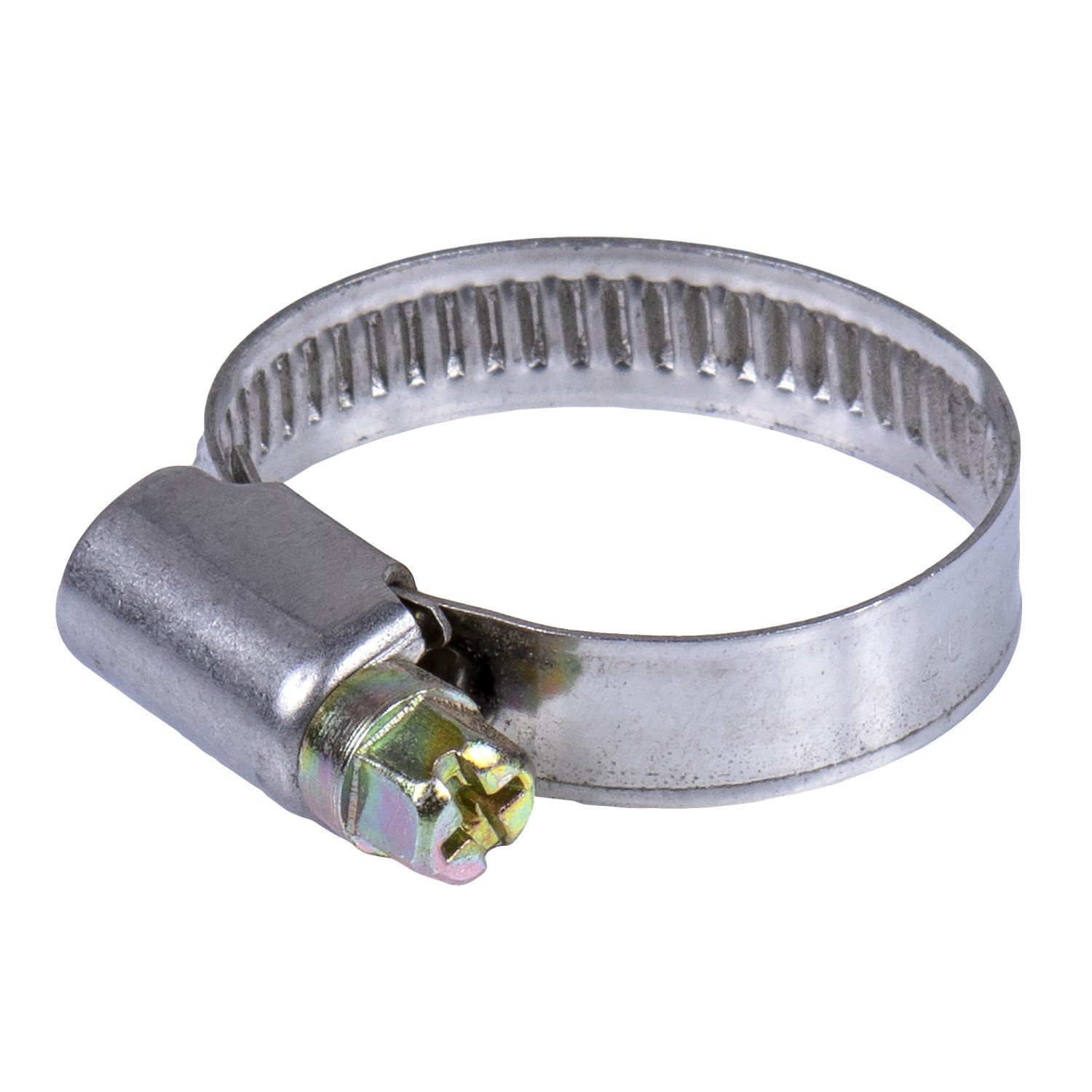

Хомут обжимной используется для уплотнения шлангов, рукавов, патрубков. Изделие также имеет другие названия: хомут червячный, ленточный или винтовой. Отличие состоит в конструкции фиксирующего замка (кожуха), суть которого одинаковая для любого исполнения хомута.
Данный сантехнический крепеж выполнен из оцинкованной стали и относится по типу материала к категории W1.
В продаже оптом и розницу хомуты W1 для труб диаметром от 10 до 170 мм.
Описание
Червячные хомуты служат для обеспечения высокой герметичности соединения - лента и замок сварены в единую конструкцию, что позволяет выдерживать значительные усилия. Болтовое соединение (улитка), обеспечивающее стяжку ленты вокруг трубы, надежно при перемещении по зазорам и в дальнейшем при удержании выбранной позиции.
Червячный хомут DIN 3017 тип А состоит из металлической ленты и червячного привода. Конструкция хомута позволяет использовать его для крепления труб различных диаметров, размеры которых указаны на хомуте диапазоном зажима D min - D max. Российский аналог: ГОСТ 28191-89 Хомуты зажимные для рукавов.
Применение червячных (или обжимных) хомутов необходимо при:
Края стальной ленты хомута завальцованы, тем самым обеспечивается целостность мягкого материала трубы или шланга. Установленный хомут соприкасается всей шириной корпуса. Это необходимо для обеспечения надежности обхвата шланга вокруг парубка или трубы, а также для распределения нагрузки на большую площадь, во избежании перерезания мягкой поверхности присоединяемого элемента. Ширина хомута может быть указана в размере изделия.
Все элементы хомутов обжимных металлических (винт, кожух и лента) производят из углеродистой стали с последующей оцинковкой. Использование сантехнического крепежа типа W1 ограничено внутренними помещениями. Согласно стандарту DIN 3017 для изготовления ленты применяют сталь с пределом прочности на разрыв не менее 400 Н/мм2. Статический крутящий момент для фиксации хомута на трубе зависит от размера изделия. Оптимальный зажим хомута гарантирует прочность соединения при эксплуатации в условиях высокого давления и экстремальных температур.
|
диапазон зажима, мм |
ширина ленты, мм |
крутящий момент, Нм |
|
8-12 ... 12-18 |
7,5 | 1,5 |
|
8-12 ... 16-27 |
9 | 2 (+0,5) |
|
12-22 ... 140-160 |
9 | 3 (+0,5) |
|
12-22 ... 140-160 |
13 | 5 (+0,5) |
