Т-образная пластина

Размер пластины Т 35х135х135 мм указывает на длины сторон (по 135 мм) и ширину 35 мм. Аналогично, пластина Т-образная 70х50х16 мм с разными длинами сторон и меньшей шириной (16 мм).

Данный перфорированный крепеж предназначен для надежной фиксации ненагруженных и вспомогательных конструкций. Как правило, пластины крепежные Т-образные применяют в стропильно-подстропильной системе перекрытий. Фиксация на перфорированные пластины используется особенно, когда невозможна врубка. Тогда место стыка скрепляют с двух сторон. Распорки, срединные опоры стропил, могут быть соединены с несущими стропилами Т-образными пластинами.

Также пластины Т применяют в различных общестроительных и монтажных работах для соединения досок и элементов, на которые не предусмотрены высокие нагрузки.

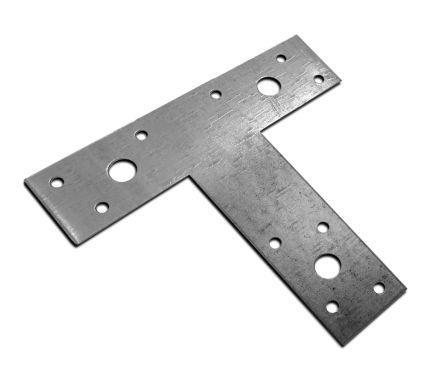

Т-образная пластина имеет 2 типа отверстий:

• под болтовое или анкерное соединение
• для шурупов или гвоздей

Диаметр отверстий 11 мм и 5 мм для болтов и шурупов соответственно у размера 135х135х35 мм и диаметром 5 мм у 70х50х16 мм. Через большие отверстия производят монтаж пластины Т-образной на сантехнические шурупы DIN 571, которые активно используют в деревянном домостроении. Если деревянную вспомогательную балку необходимо закрепить к бетонному или кирпичному основанию, то через большие отверстия элементы скрепляют на анкерные болты или надели (шурупы по бетону).

Отверстия диаметром 5 мм предназначены для монтажа шурупов универсальных или саморезов по дереву с прессшабой. Специального инструмента для монтажа пластин Т-образных перфорированных не требуется. За счет антикоррозионного слоя крепеж используют во внутренних работах и при наружном монтаже.

Особенности монтажа Т-образной пластины крепежной

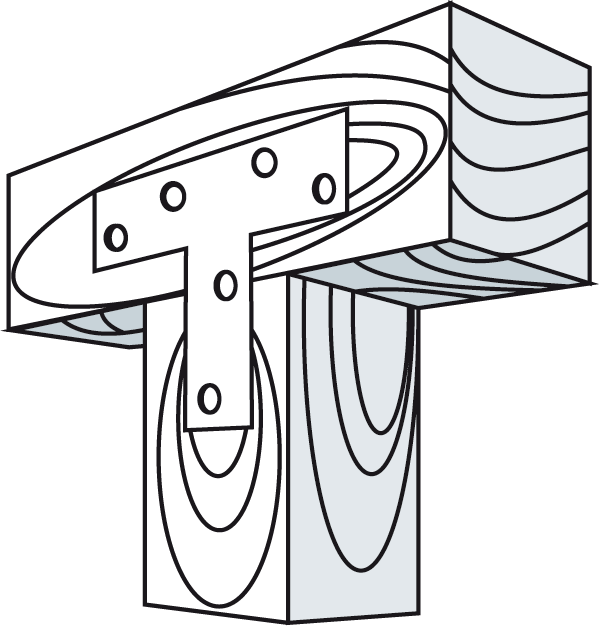

Для надежного соединения двух элементов большую часть пластины Т фиксируют в крепежной, присоединяемой детали, а короткую - в несущую конструкцию в данном узле или к стене. При таком расположении соединение сохраняет прочность и может выдержать относительно большие нагрузки.

Как правило, Т-образное крепление для дерева, крепится следующим образом: меньшая часть пластины крепится к стене, а другая, более длинная часть крепежной детали, является опорой для деревянной балки. В таком положении соединение способно выдерживать достаточно высокие механические нагрузки и сохранять прочность конструкции.

Благодаря расположению отверстий возможно скрепление трех строительных балок при условии невысоких нагрузок на соединение.

Преимущества монтажа крепежной пластины Т

• без врезки
• не требует специального инструмента
• с применением обычного крепежа: саморезов, шурупов, болтов, анкеров
