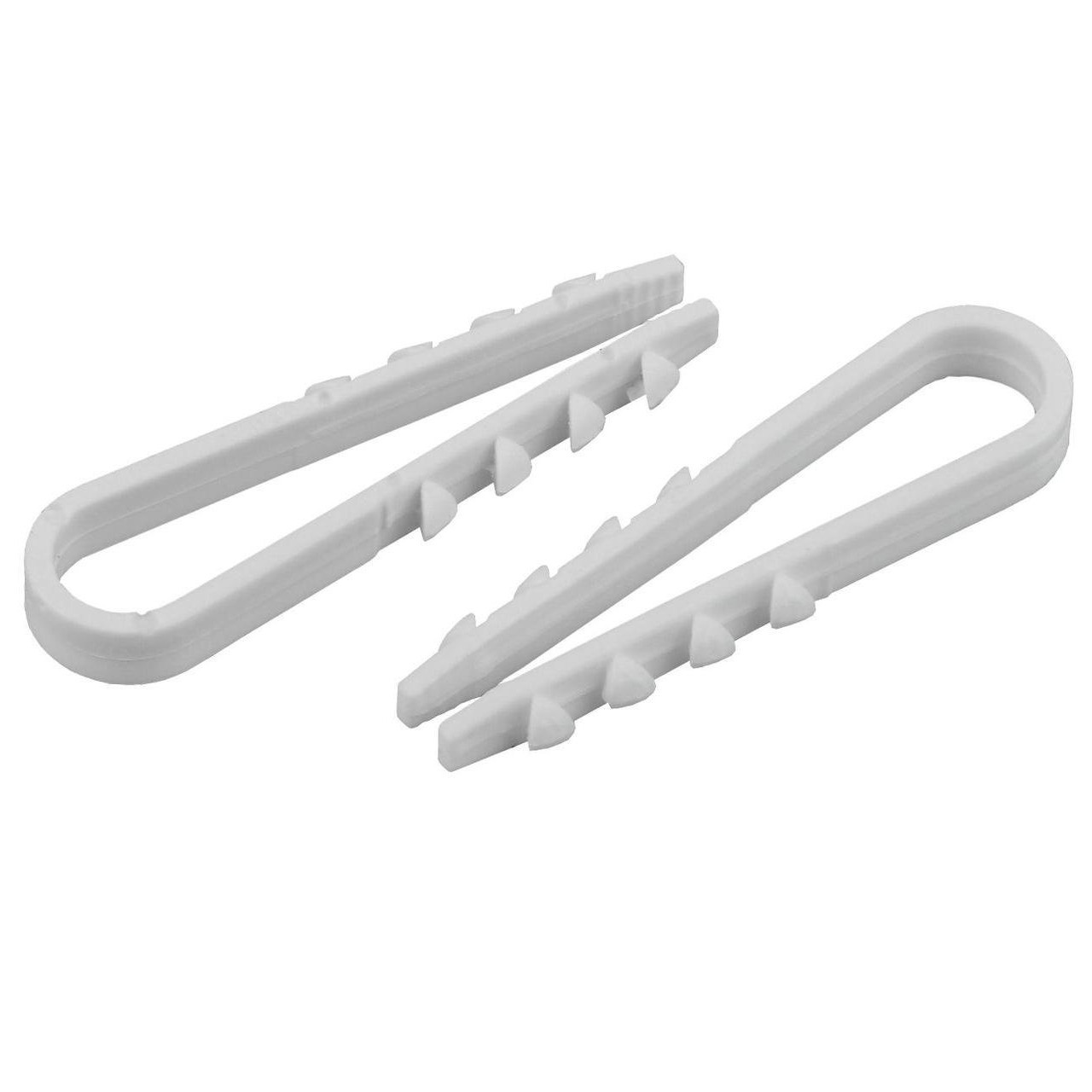

Дюбель-хомут представляет собой полоску пластика, согнутую пополам. В месте скругления пространство под кабель круглого поперечного сечения, ножки хомута с шипами и зубцами - распорная часть крепежа.
Монтаж дюбель-хомутов под круглый кабель
Установка дюбель-хомутов очень проста, но важно продумать места креплений. Для монтажа требуется предварительная подготовка отверстий в рабочем материале. Зафиксировать дюбель-хомут возможно в любом материале, плотность стенок отверстия в котором позволит удерживать распорную часть хомута.
- просверлите отверстие ровно под ножки дюбель-хомута - зубцы будут упираться в стенки, обеспечивая плотное прилегание крепежа
- аккуратно заведите кабель в дюбель-хомут - сильное раскрытие крепежа может привести к деформации изделия
- вставьте клипсу в отверстие - так как отверстие не должно быть свободным, потребуется некоторое усилие для фиксации, при необходимости воспользуйтесь молотком
Узнать больше...
При монтаже следует избегать провисания и загибания кабеля. Стандартный шаг для отверстий под дюбель-хомут составляет 25 см. Глубина под отверстие должна быть больше длины крепежа на 10-15 мм. В небольшой таблице ниже указаны геометрические характеристики крепежа для круглого кабеля.
Магистраль проводов скрывают под облицовочный материал или при помощи специальных кабель-каналов. Зачастую фиксация проводов дюбель-хомутами применима в промышленных помещениях, где не потребуется дополнительных работ по закрытию мест крепления. Монтаж на больших площадях затребует большого количества крепежных изделий, а их стоимость не сильно отразиться на итоговой сумме. При необходимости дюбель-хомуты можно демонтировать и использовать вновь.
Дюбель-хомуты изготовляют из пластика, который имеет ряд преимуществ перед другими материалами: экономичность, устойчивость к перепадам температур, прочность. К минусам следует отнести неэстетический вид, а значит требуется скрывать места крепления кабеля, и деформация формы при горении. Иначе говоря, дюбель-хомуты можно использовать повторно, но не после пожара.
Геометрические характеристики дюбель-хомута для крепления круглого кабеля
|
Размер дюбель-хомута
|
min диаметр
круглого
кабеля, мм
|
max диаметр
круглого
кабеля, мм
|
Длина хомута,
мм
|
Высота
хомута, мм
|
|
5-10
|
5
|
10
|
45
|
11
|
|
11-18
|
11
|
18
|
54
|
13
|
|
19-25
|
19
|
25
|
62
|
15
|
...свернуть
