Химический анкер — российские нормативы, применение, расчет нагрузки

Несущая способность химического анкера — это не «типовое число из интернета», а расчетная характеристика, зависящая от основания, схемы приложения нагрузки, глубины заделки и условий монтажа, подтверждаемая испытаниями и технической документацией.

Нормативные ориентиры на химический анкер для Российской Федерации

Для креплений к бетону ключевым документом является СП 513.1325800.2022, который распространяется на проектирование анкерных креплений строительных конструкций и оборудования к бетонным и железобетонным конструкциям из тяжелого или мелкозернистого бетона классов В15–В60. В СП прямо отмечено, что правила охватывают расчет анкерных креплений с применением механических стальных, клеевых и комбинированных анкеров (одиночных и групп). Одновременно документ ограничивает область применения: СП не распространяется на здания и сооружения, эксплуатируемые в районах строительства с сейсмичностью 7 баллов и более (то есть в таких случаях требуются специальные решения и документы).

Требования к исходным нагрузкам и коэффициентам надежности в российской схеме обычно привязываются к документам по нагрузкам и надежности. Это отражено и в перечне нормативных ссылок СП 513.1325800.2022: в нем присутствуют ГОСТ 27751 (надежность), СП 20.13330 (нагрузки и воздействия), СП 63.13330 (бетонные и железобетонные конструкции).

Отдельно для «химических» решений важны стандарты испытаний и контроля:

• ГОСТ Р 58387—2019 задает методы испытаний клеевых анкеров в бетон и содержит справочные схемы механизмов разрушения при вырыве и сдвиге (разрушение по стали, разрушение по контакту с основанием, комбинированное разрушение, выкалывание бетона и др.).
• ГОСТ Р 71447—2024 описывает метод натурных испытаний анкерных креплений на объекте и, что особенно важно для адаптации под РФ, отдельно регламентирует, как определять прочность основания для тяжелого/легкого бетона, для ячеистого бетона автоклавного твердения, а также для кладок из керамического и силикатного кирпича (с прямыми ссылками на ГОСТы на материалы).

ГОСТ Р 71447—2024 также фиксирует практический принцип проектирования «в реальной стройке»: расчетные характеристики прочности анкерных креплений следует принимать по техническому паспорту анкера, а при наличии натурных испытаний — принимать расчетное сопротивление по наименьшему из двух значений (по результатам натурных испытаний и по техническому свидетельству/паспортным данным).

Термины и принцип работы химического анкера

В технически корректной русской терминологии химические анкеры — это группа анкеров, в которых передача усилий в основание обеспечивается не распором, а работой клеевого состава (или комбинацией клея и распора).

В российском инженерном пособии по проектированию анкерных креплений химические анкеры прямо подразделяются на:

• клеевой анкер — передача усилий через клеевой состав за счет сцепления со стальным элементом и основанием;
• распорно клеевой анкер — передача усилий за счет комбинации распора и сцепления.

Клеевой состав описывается как химические компоненты, содержащие органические полимеры (или их комбинации), которые затвердевают при смешивании; в перечне возможных базовых химических групп упомянуты эпоксидные смолы, полиуретаны, полиэстеры, метилметакрилаты, сложные виниловые эфиры.

Для объяснения принципа работы (без «англицизмов») удобно использовать следующую модель:

• В основании сверлится отверстие заданного диаметра и глубины.
• Отверстие готовится к монтажу (важность подготовки подтверждается тем, что расчетные показатели сцепления устанавливаются испытаниями с учетом технологических условий установки, которые существенно влияют на результат).
• В отверстие вводится клеевой состав, затем устанавливается металлический элемент (шпилька/стержень/арматура).
• После времени выдержки состав твердеет, и усилия передаются через сформированную зону сцепления.

Отличие от механического распорного анкера можно сформулировать строго по определениям: механический анкер — это стальной анкер, в котором передача усилий осуществляется за счет прямого механического взаимодействия (расклинивание, упор, зацепление, трение), а клеевой анкер — через клеевой состав.

Виды химических анкеров и сравнительная таблица

Для статьи под поисковые запросы (и без привязки к торговым маркам) разумно выделить две независимые классификации:

• по химической основе клеевого состава (полиэфирные, винилэфирные, эпоксидные, гибридные);
• по конструктивной схеме (клеевые и распорно клеевые; инъекционные системы и капсульные решения).

Подтверждаемая источниками «база» для первой классификации: клеевые составы могут включать полиэстеры (полиэфирные), сложные виниловые эфиры (винилэфирные), эпоксидные смолы и другие полимерные системы.

При этом для практики РФ ключевое правило звучит так: реальные показатели сцепления конкретного клеевого состава с бетоном устанавливаются на основе испытаний и должны представляться производителем с учетом температурного режима эксплуатации.

Категория по основе	Где обычно применяют (по практике рынка)	Что обязательно проверить в паспорте/техдокументации	Что чаще всего «ломает» результат
Полиэфирные	монтажные крепления в строительстве и ремонте	диапазон температур монтажа и выдержки; допускаемые основания; расчетные нагрузки	нарушение технологии подготовки отверстия; ранняя нагрузка
Винилэфирные	крепления к бетону/кирпичу/ячеистому бетону при повышенных требованиях	допускаемые условия (влажность, температурный режим); расчетные характеристики сцепления	неправильный подбор под основание и режим эксплуатации
Эпоксидные	ответственные крепления, высокие нагрузки, длительный ресурс	регламент выдержки до нагрузки; расчетные характеристики по сцеплению и бетону	ранняя нагрузка; неверная глубина анкеровки
Гибридные	универсальные задачи, когда важен баланс монтажности и характеристик	подтвержденные испытания; условия монтажа по температуре; совместимость с крепежом	отклонение от инструкции по монтажу и контролю качества

Величины сцепления и расчетные коэффициенты указываются в техдокументации и подтверждаются испытаниями; «одинаковых» химических анкеров по нагрузкам не бывает.

Области применения и преимущества хим.анкера

Где применяют химический анкер

Области применения хим.анкера можно описать «по типам оснований», с акцентом на российскую реальность:

• бетон и железобетон (в т. ч. с трещинами/без трещин — по расчетному обоснованию);
• кладка: керамический полнотелый и пустотелый кирпич, силикатный кирпич;
• ячеистый бетон автоклавного твердения (газобетон).

ГОСТ Р 71447—2024 прямо включает в область натурного контроля как бетон, так и кладку, и ячеистый бетон, и задает, как устанавливать (определять) прочность таких оснований на контрольных участках.

Для пустотелой кладки важный практический момент: при работе с перфорированными (пустотелыми) камнями и кирпичом в распространенной инженерной практике используется дополнительный элемент — сетчатая гильза, чтобы удерживать состав в зоне анкеровки и формировать работающий «узел сцепления». Это подтверждается техническими правилами по анкерам для кладки: при применении перфорированных кладочных элементов дополнительно устанавливают сетчатую гильзу.

Почему химический анкер выбирают вместо механического

Преимущества корректнее описывать не «в стиле рекламы», а через последствия механизма работы и расчетных проверок:

• высокая несущая способность при правильном подборе типоразмера и глубины, а также при проверке всех механизмов разрушения (по стали, выкалывание бетона, раскалывание, откалывание края, комбинированные механизмы).
• отсутствие распорного давления как основного механизма удержания для чисто клеевых решений (важно рядом с кромками и при плотной расстановке — при условии соблюдения расчетных требований по расстояниям и проверок).
• универсальность по основаниям в смысле наличия решений под бетон, кладку и ячеистый бетон — однако расчетные характеристики все равно берутся по паспорту и/или натурным испытаниям.
• герметизация отверстия часто рассматривается как прикладной плюс в наружных работах, но в расчете она не заменяет соблюдение технологии и выдержки. Критично то, что технологические условия монтажа существенно влияют на итоговую прочность.

Монтаж, контроль качества и ошибки

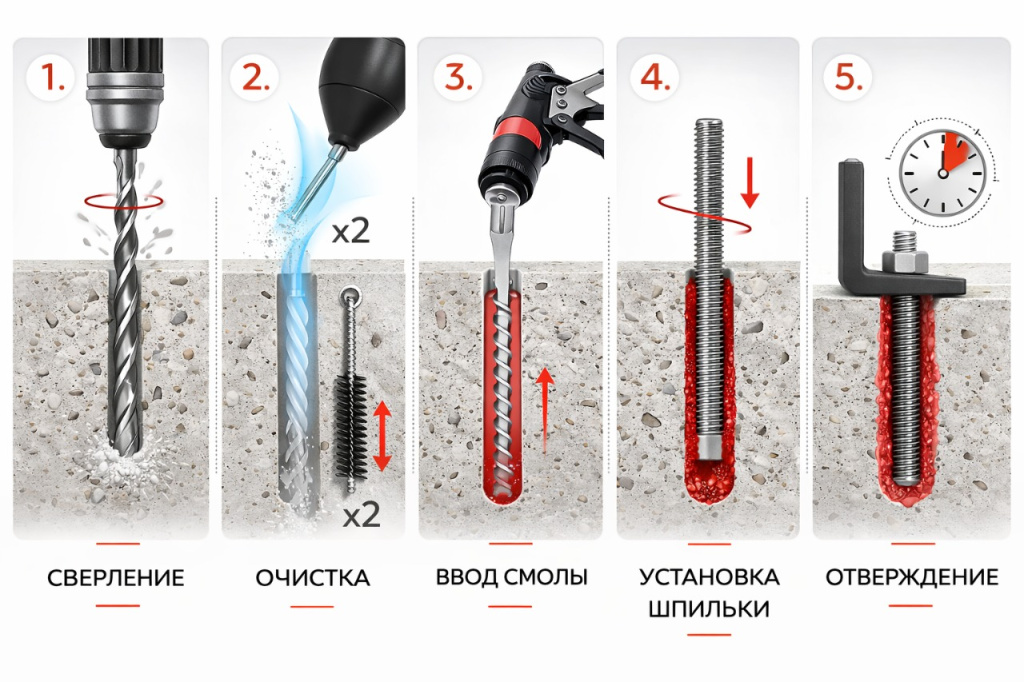

Пошаговая инструкция установки химического анкера на заданную глубину по техдокументации, с соблюдением температурного диапазона установки и учетом влияния условий монтажа на результат представлена ниже.

Сверление. Отверстие выполняют по диаметру и глубине, заданным выбранной системой (глубина установки должна обеспечиваться «точно», что отмечено и для натурных испытаний: анкеры устанавливают на глубину h_nom согласно техдокументации, а оснастка должна обеспечивать точную глубину установки).

Очистка отверстия. Это один из самых критичных этапов, потому что показатели сцепления и результат крепления зависят от технологических условий установки. Заполнение составом. Состав вводят так, чтобы он обеспечил контакт по рабочей зоне анкеровки; в пустотелых основаниях используют сетчатую гильзу, поскольку в инженерной практике для перфорированной кладки дополнительно предусматривают сетчатую гильзу.

Установка шпильки. Вставляют анкер шпилька до отметки глубины, обеспечивая заполнение зоны контакта.

Заполнение отверстия. Состав вводят равномерно, без рывков, заполняя примерно ⅔ рабочего объема. Такой уровень исключает вытекание смеси при установке шпильки и предотвращает образование воздушных пузырей, которые снижают несущую способность соединения. В пустотелых основаниях используют сетчатую гильзу, удерживающую состав в рабочей зоне.

Выдержка. До истечения времени выдержки анкер не нагружают; температурный диапазон установки и выдержки берут из техдокументации (в ГОСТ Р 71447—2024 прямо сказано, что для клеевых анкеров температура основания при испытаниях должна соответствовать диапазону установки, указанному в технической документации).

Типовые ошибки, которые снижают несущую способность

Плохая подготовка отверстия. Контактная зона фактически «портится», а технологические условия установки признаны фактором, который существенно влияет на результат и должен учитываться при определении характеристик сцепления. Неправильный выбор системы под условия монтажа (температура/основание). Для клеевых анкеров характеристики сцепления должны определяться и предоставляться производителем с учетом температурного режима эксплуатации.

Ранняя нагрузка. Даже правильно установленное крепление не набирает расчетную прочность мгновенно; условия выдержки задаются техдокументацией и зависят от температуры основания.

Ошибка глубины и расстановки. В расчетных методиках учитывается влияние краев и межосевых расстояний, а также выделяют зоны «вблизи края» и «вдали от края», что меняет набор проверок.

Какие механизмы разрушения нужно учитывать

Российская расчетная традиция опирается на проверку по нескольким возможным механизмам разрушения. Это видно и по структуре СП 513.1325800.2022: в перечне расчетных проверок выделены разрушение по стали, нарушение сцепления анкера с основанием, выкалывание бетонного основания, раскалывание, откалывание края и совместное действие усилий.

ГОСТ Р 58387—2019 также приводит справочные схемы механизмов разрушения при вырыве и сдвиге (по стали, по контакту, комбинированные механизмы, выкалывание бетона и др.).

Какие факторы определяют нагрузку

В прикладном виде факторы можно перечислить так:

• тип основания: бетон, кирпич, ячеистый бетон (газобетон);
• наличие трещин в бетоне: бетонное основание в общем случае следует принимать с трещинами, а отсутствие трещин допускается учитывать только при расчетном обосновании и визуальном обследовании.
• диаметр и тип стального элемента (шпилька/стержень), глубина анкеровки;
• расстояния до кромок и между анкерами, толщина основания, эксцентриситеты нагрузки;
• температурный режим эксплуатации: прочность сцепления клеевых анкеров следует принимать с учетом температурного режима (максимальной кратковременной и длительной температуры), а характеристики сцепления должны быть представлены производителем именно для нужного режима.
• качество выполнения технологических операций монтажа (оно прямо выделено как фактор, влияющий на результат; показатели сцепления устанавливаются экспериментально с учетом технологических условий установки).

Рабочая формула «диаметр — глубина — сцепление»

Связь «диаметр — глубина — сцепление» можно отобразить в упрощенной базовой формуле для клеевых анкеров, которая используется в расчетной схеме как нормативное значение силы сопротивления (для одиночного анкера вдали от края и соседних анкеров) через нормативную прочность сцепления:

Nₙ,ₚ = π · dₙₒₘ · hₑf · τₙ

где:

• dₙₒₘ — внешний диаметр анкера (или номинальный диаметр арматуры),
• hₑf — эффективная глубина анкеровки,
• τₙ — нормативное значение сцепления клеевого анкера с бетоном класса В25 (значение привязывается к состоянию основания: с трещинами/без трещин и указывается в приложениях/технической оценке/техническом паспорте).

Далее расчетное сопротивление по контакту с основанием получают с учетом коэффициентов надежности и условий работы; в СТО показано, что Nult,p определяется через нормативное значение силы сопротивления с учетом коэффициентов (γbt = 1,5 и др.) и коэффициентов, зависящих от анкера и состояния основания.

Пример расчета или как читать паспортные параметры

Условия примера:

• основание: бетон В25, рассматриваем основание «с трещинами» как общий случай;
• один анкер, вдали от края и соседних анкеров, нагрузка — растяжение;
• выбран типоразмер: М12, эффективная глубина анкеровки hₑf = 110 мм (для примера);
• по справочному примеру в методическом пособии нормативное сопротивление сцепления для бетона В25 с трещинами зависит от температурного режима; для режима IV (при +80°С кратковременно / +50°С длительно) для М12 в сухом/влажном бетоне приведено значение τₙ = 4,0 Н/мм² (как пример значения характеристик, которые предоставляет производитель).

Шаг 1. Нормативное значение силы сопротивления по сцеплению:

Nₙ,ₚ = π · 12 · 110 · 4,0 = 16,6 кН (округленно).

Шаг 2. Переход к расчетной проверке по контакту (упрощенно, чтобы не перегружать статью).
В расчетной схеме учитывается коэффициент надежности по бетону при растяжении γbt = 1,5, а также коэффициенты условий работы, зависящие от анкера и состояния основания.

Важно: даже если по «сцеплению» запас получился, в реальном проектировании нужно проверить и другие механизмы разрушения (по стали, выкалывание бетона, раскалывание, откалывание края, комбинированные механизмы), что прямо следует из структуры расчетных правил.

Таблица нагрузок химических анкеров

Таблица ниже объединяет диаметр шпильки, глубину, тип бетона и кирпича с нагрузкой.

• по бетону — пример расчета по сцеплению, приведенный выше;
• по кирпичу — «значение по паспорту/натурным испытаниям», потому что ГОСТ Р 71447—2024 требует определять прочность основания и опираться на паспортные характеристики, а корректный уровень несущей способности для кладки без паспорта/испытаний универсально не задается.

Пояснение: расчет «Бетон» ниже — пример по формуле Nₙ,ₚ = π·dₙₒₘ·hₑf·τₙ при условном выборе hₑf и τₙ из примера (бетон В25 с трещинами, температурный режим IV).

Таблица расчета нагрузок химических анкеров

Диаметр шпильки	Глубина (hₑf), мм	Бетон В25 (пример), кН	Кирпич (место для значения), кН	Нагрузка (пояснение)
М8	80	5,0	по паспорту/испытаниям	пример Nₙ,ₚ по сцеплению
М10	90	9,9
М12	110	16,6

Для перехода к расчетному сопротивлению учитывайте γbt = 1,5 и коэффициенты условий работы по техдокументации / технической оценке.
